Fusion-guide för 3D-utskrift
Ska delen fungera mekaniskt och inte bara se rätt ut, är det mått, väggtjocklek och tolerans som avgör om den passar. Så tänker du när du ritar en funktionsdel i Fusion för utskrift.
Uppdaterad 22 juni 2026Från mått till utskrivbar del
Fusion är ett parametriskt CAD-program där du ritar med exakta mått i stället för att bedöma storleken med ögat, vilket gör det till rätt verktyg när en 3D-utskriven del ska passa mot något du redan äger, till exempel en skruv eller ett hål. Fokusera på tre saker: mät det verkliga objektet innan du ritar, håll väggarna tillräckligt tjocka för att tåla belastning, och gör ett litet toleransprov innan du skriver ut hela delen. Exportera sedan modellen till din slicer på samma sätt som från vilket annat CAD-program som helst.
Varför exakta mått innan jag ritar i Fusion?

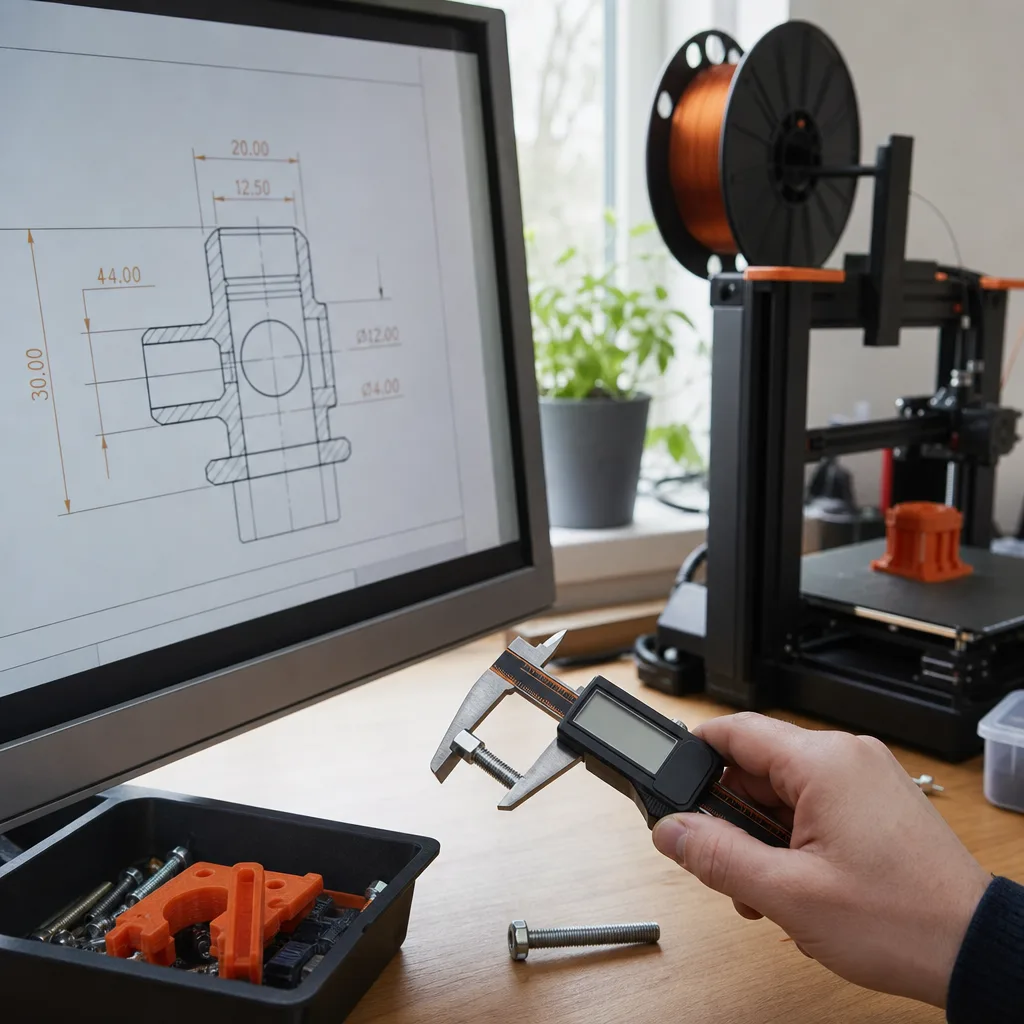

Fördelen med ett parametriskt program är att du kan ändra ett enskilt mått i efterhand utan att bygga om hela modellen. Den fördelen bygger dock på att utgångsmåtten stämmer. Mät alltid det verkliga objektet, till exempel skruvens diameter eller hålets djup, med skjutmått eller linjal innan du sätter siffran i ritningen – en gissning på skärmen ger sällan en del som passar i verkligheten.
Hur tjock ska väggen vara på en funktionsdel?
En funktionsdel som ska bära vikt eller utsättas för kraft behöver tjockare väggar än en dekoration som bara ska se bra ut. Rita väggen med marginal snarare än på minimigränsen, särskilt kring hål och kanter där delen annars lätt spricker under belastning. Exakta minimivärden beror på materialet du skriver ut i, så håll dig till samma säkerhetsmarginal du skulle använda för vilken annan hållfast del som helst.
Tips: Fusion för personligt bruk är kostnadsfritt för hobbyanvändare, men enligt Autodesk avgränsat till icke-kommersiell användning. Ritar du en reservdel enbart för eget bruk hemma är det inget problem – ska den tillverkas eller säljas i större skala gäller andra licensvillkor.
Vad är ett toleransprov och varför behöver jag ett?
Ett toleransprov är en liten testbit, till exempel bara hålet eller bara tappen, som du skriver ut innan du skriver ut hela delen. Det avslöjar om måtten i ritningen faktiskt stämmer med vad skrivaren levererar, innan du har lagt tid och filament på hela delen. Passar inte provbiten justerar du måttet i Fusion och skriver ut ett nytt, litet prov – betydligt billigare än att upptäcka felet på den färdiga delen.
Tips: spara toleransprovet digitalt som en egen liten fil. Nästa gång du ritar en del som ska passa mot samma skruv eller samma hål slipper du testa om från början.
Hur går jag vidare från Fusion till utskrift?
När mått och toleranser stämmer exporterar du modellen till en fil din slicer kan öppna, vanligtvis STL för själva geometrin. Vill du att fler av projektets val, som färg, material eller flerdelsuppsättning, ska följa med filen är 3MF ofta bättre – formatet är byggt enligt en öppen specifikation (ISO/IEC 25422:2025) just för att bära med sig mer än den råa ytan en STL-fil ger. Skillnaden i praktiken är beskriven i STL eller 3MF. Ska delen skruvas eller limmas fast i något efteråt kan det också vara värt att läsa om gänginsatser för monterbara delar innan du låser ritningen helt.
Är Fusion rätt val, eller räcker ett enklare program?
Ska modellen bara se rätt ut, till exempel en dekoration eller en enkel hållare utan krav på exakt passform, är ett enklare formkombinerande verktyg ofta snabbare att jobba i. Fusions styrka kommer först när delen måste passa exakt. Se hela jämförelsen i bästa gratis CAD-programmet.
Vanliga frågor om Fusion för 3D-utskrift
Måste jag mäta det verkliga objektet innan jag ritar?
Ja, om delen ska passa exakt mot något du redan äger. En gissning i ritprogrammet ger sällan en del som stämmer i verkligheten – mät med skjutmått eller linjal först.
Vad gör jag om delen inte passar efter utskrift?
Justera måttet i ritningen och skriv ut ett nytt, litet toleransprov innan du skriver ut hela delen igen. Det är billigare att testa i litet format än att göra om en stor del.
Vilket filformat exporterar jag från Fusion?
Du exporterar till en fil som din slicer kan öppna. Vill du att mer av projektet, som färg- eller materialval, ska följa med filen är det värt att jämföra formaten i STL eller 3MF-guiden.
